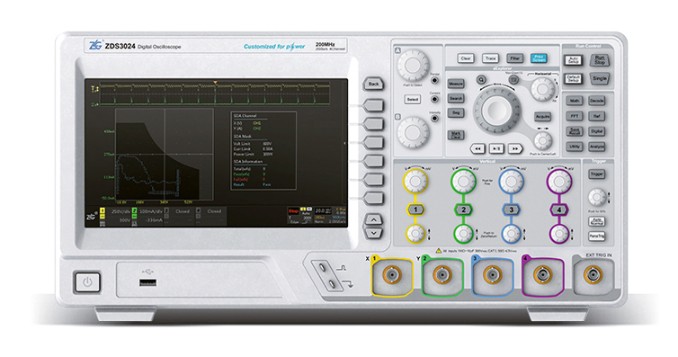

ZDS3024電源定制版示波器

作為通用測試儀器，示波器設計必須平衡不同行業的需求，而電源工程師卻只關注模擬信號！通用示波器做電源測試而不僅資源冗余，同時沒有標配專業電源分析軟件，所以我們為電源工程師量身定制了電源測試專用版示波器，ZDS3024為此而生。

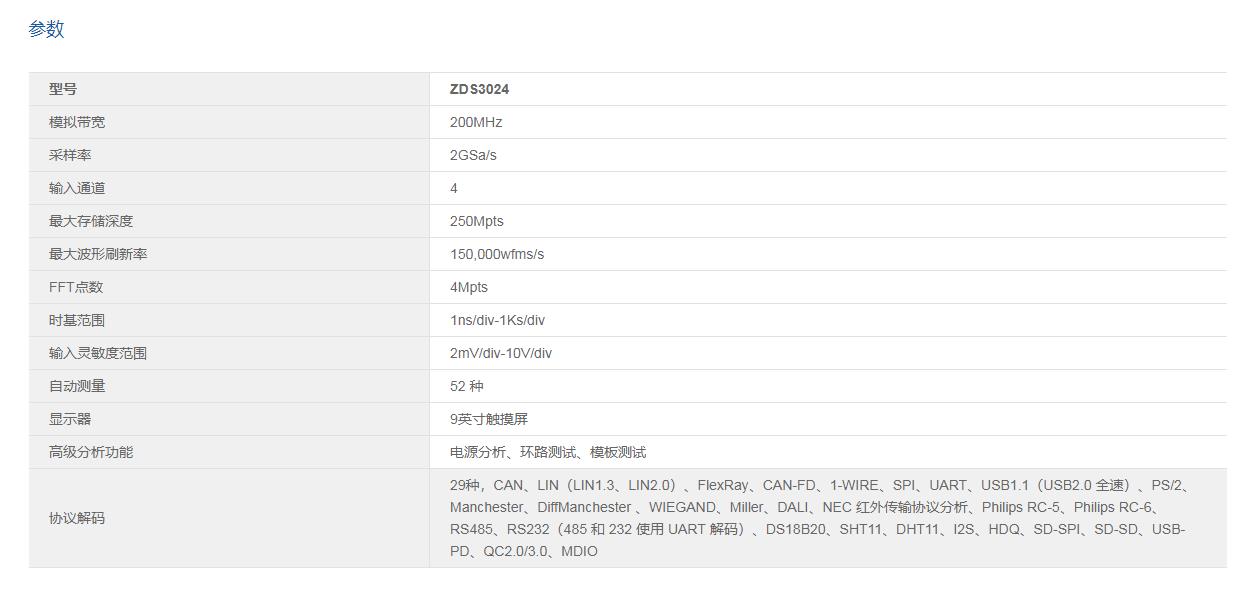

ZDS3024電源定制版參數表

功能特色

200M帶寬、2G采樣率

通過對國內數十家一線電源公司的走訪，我們得知200M帶寬是整個電源行業的較佳選擇，從儀器測量原理而言， 2G以上的采樣率對于幾百K的開關器件波形相對冗余，因此我們最終以200M帶寬、2G采樣率的最終定制配置，將所有器件的特性基于電源常用測試項目優化。

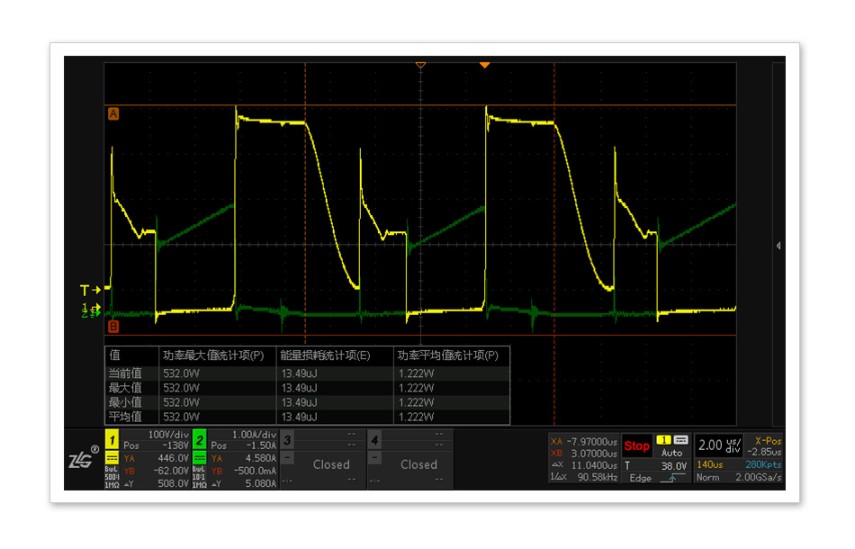

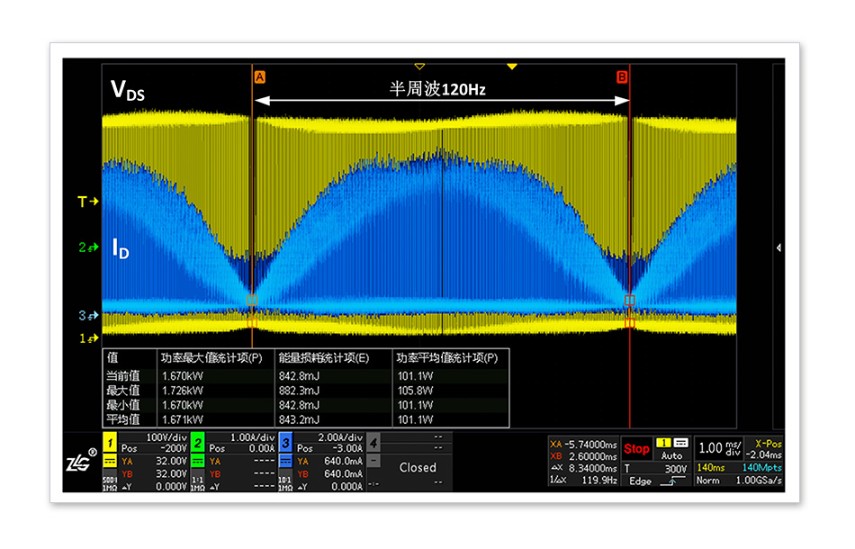

開關損耗一鍵測量

PFC MOS管開關損耗測試是電源調試中的難點，由于不同周期的電壓和電流波形都不相同，功率損耗的準確評估也更依賴長時間高采樣率的波形捕獲，因此存儲深度和功率損耗運算原始點數成為開關損耗準確與否的關鍵。ZDS3024示波器標配250M存儲深度，并通過全硬件加速處理優化，可精準量化開關器件的功率損耗。

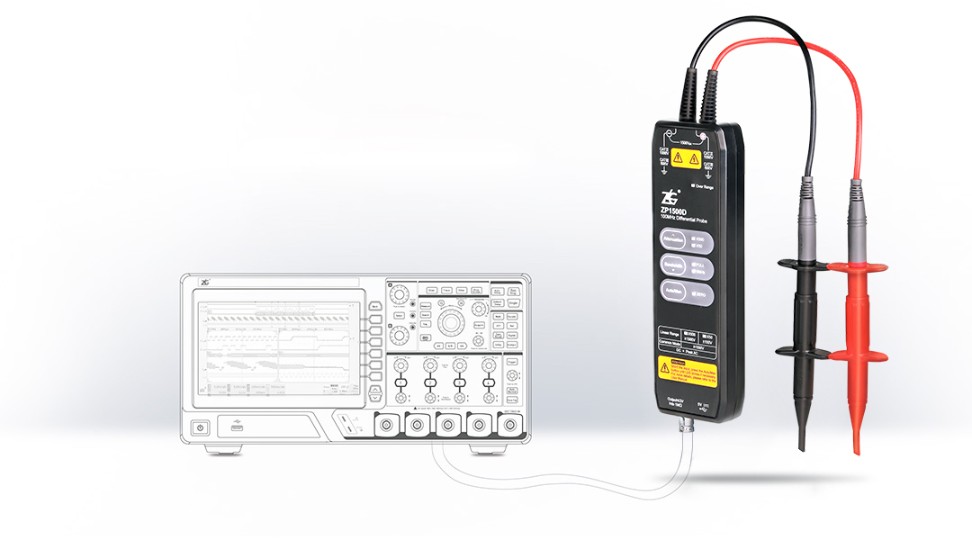

自主品牌高壓差分探頭

一直以來國際品牌依靠技術先進將探頭做成專用接口，并以此作為差異化競爭和高價捆綁用戶的門檻。ZLG致遠電子歷時三年，突破高頻高壓差分探頭技術，并將所有探頭接口完全開放，用戶可以在任何品牌、任何型號的示波器上自由使用高壓差分探頭。

SOA安全工作區測試

開關器件長期承受較大功耗，一但過壓或過流就可能會導致器件損壞甚至爆炸。雖然器件手冊中明確標注了IDM和VDS各項參數，但常規調試手段無法對器件的整個工作周期進行評估。通過ZDS3024定制的SOA安全工作區測量功能，可以準確評估整個工作周期內開關器件的所有狀態，明確給出電源超出安全工作區的異常概率，便于工程師更好的評估電源工作穩定性。

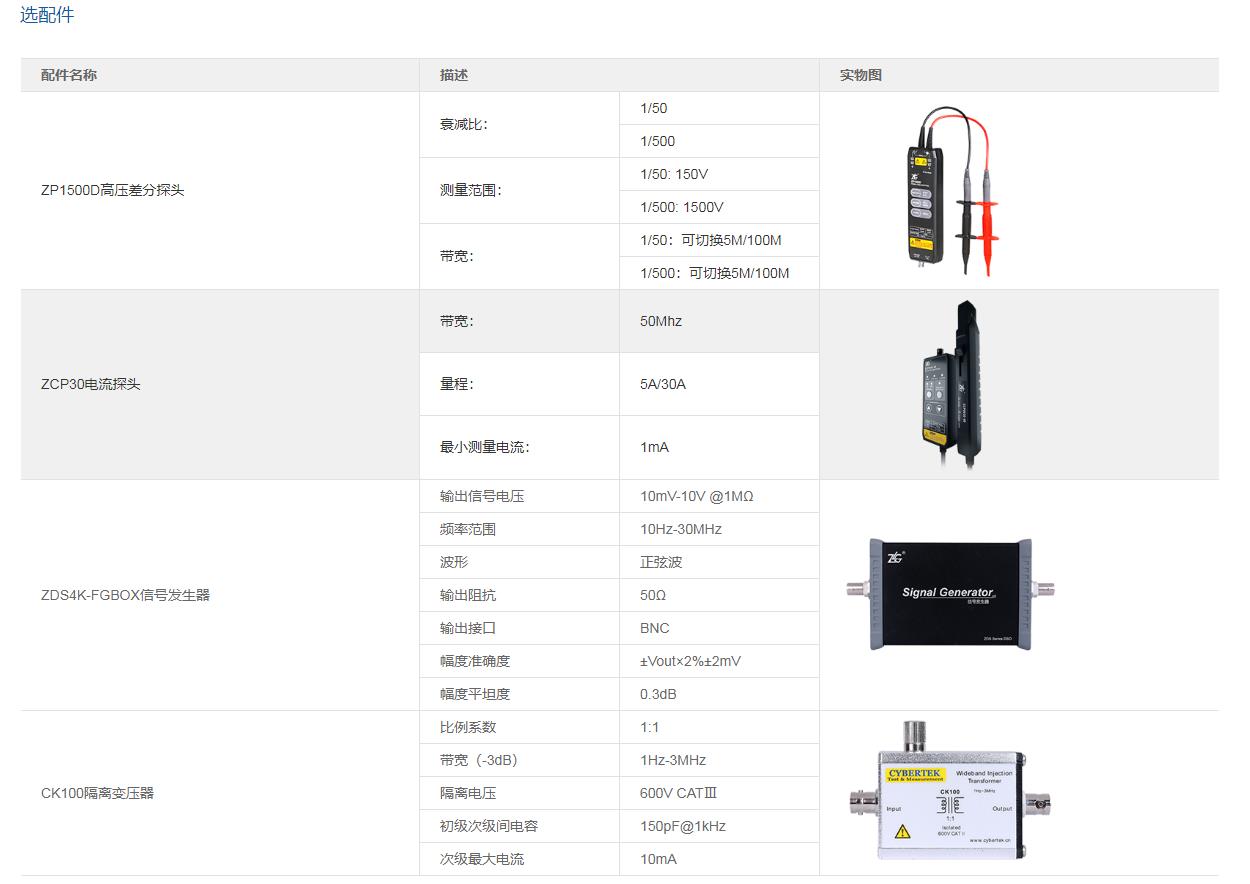

標配件及選配件
